2022年到2028年先进封装市场年复合增长率将达10.6%。

    尽管整体经济不景气，但先进封装市场继续保持弹性。YoleGroup最新的AdvancedPackagingMarketMonitor（先进封装市场监测）记录了与上一年相比，2022年的先进封装的收入增长了约10%。2022年价值443亿美元，预计2022—2028年复合年增长率（CAGR）为10.6%，到2028年达到786亿美元。

    相比之下，传统封装市场预计从2022年到2028年的复合年增长率将放缓至3.2%，达到575亿美元。总体而言，封装市场预计将以6.9%的复合年增长率增长，达到1360亿美元。

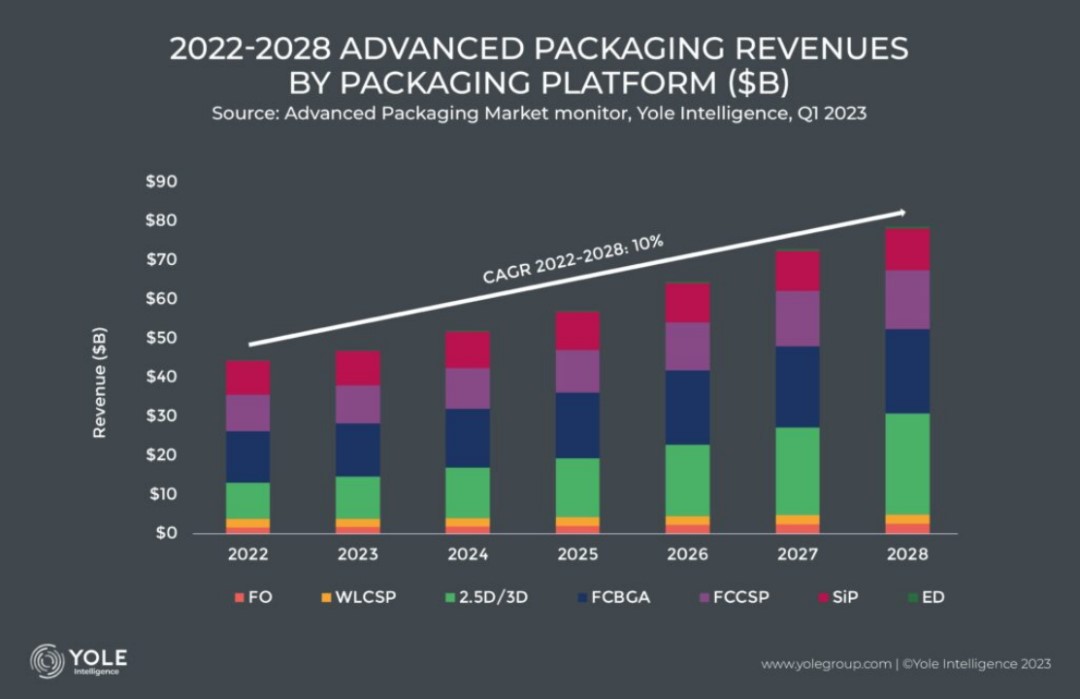

    2022年先进封装市场约占集成电路封装市场总量的48%。由于各种大趋势，其份额正在稳步增长。在先进封装市场中，包括FCBGA和FCCSP在内的倒装芯片平台在2022年占据51%的市场份额。从2022年到2028年，预计收入复合年增长率最高的细分市场是ED、2.5D/3D和倒装芯片，增长率分别为30%、19%和8.5%。

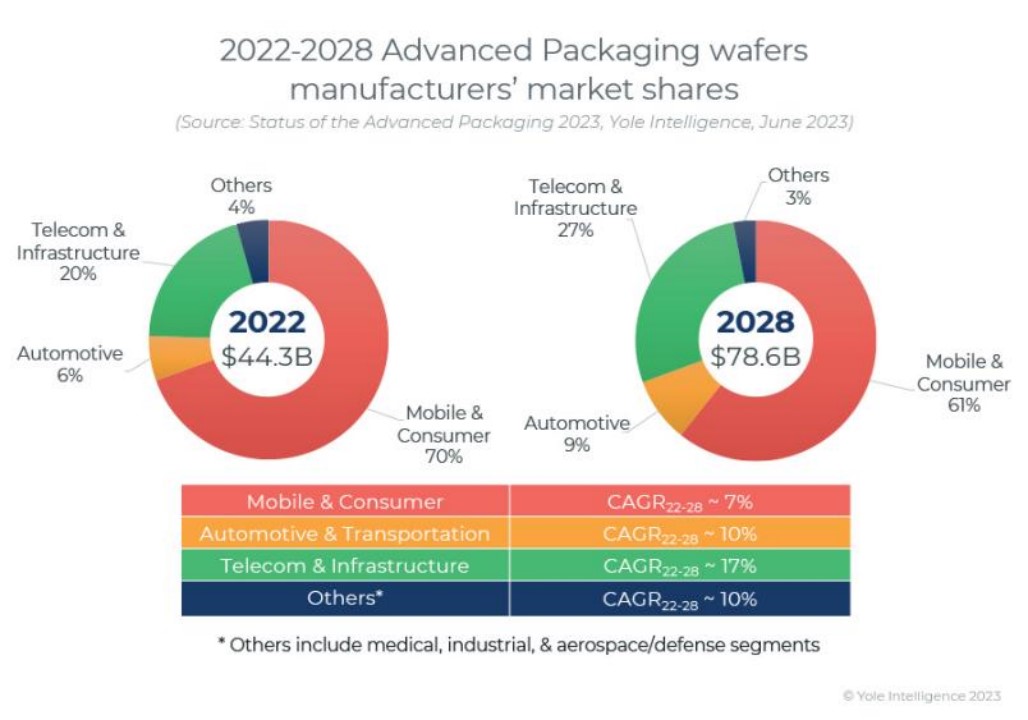

    到2022年，移动和消费者占整个先进封装市场的70%，预计2022年至2028年的复合年增长率为7%，到2028年占先进封装收入的61%。电信和基础设施部分增长最快，具有估计收入增长率约为17%，预计到2028年将占先进封装市场的27%。汽车和运输将占市场的9%，而医疗、工业和航空航天/国防等其他领域将占3%。

    尽管传统封装目前主导晶圆生产，到2022年将占总产量的近73%，但先进封装市场的份额正在逐渐增加。先进封装晶圆的市场份额预计将从2022年的约27%增长到2028年的32%。以单位计算，传统封装占据超过94%的市场份额，但从2022年到2028年，先进封装的出货量预计将以6%左右的复合年增长率（按销量计算）增长，2028年达到1010亿台。

    先进封装已成为半导体创新、增强功能、性能和成本效益的关键。台积电、英特尔和三星等大公司正在采用小芯片和异构集成策略，利用先进封装技术以及前端扩展工作。

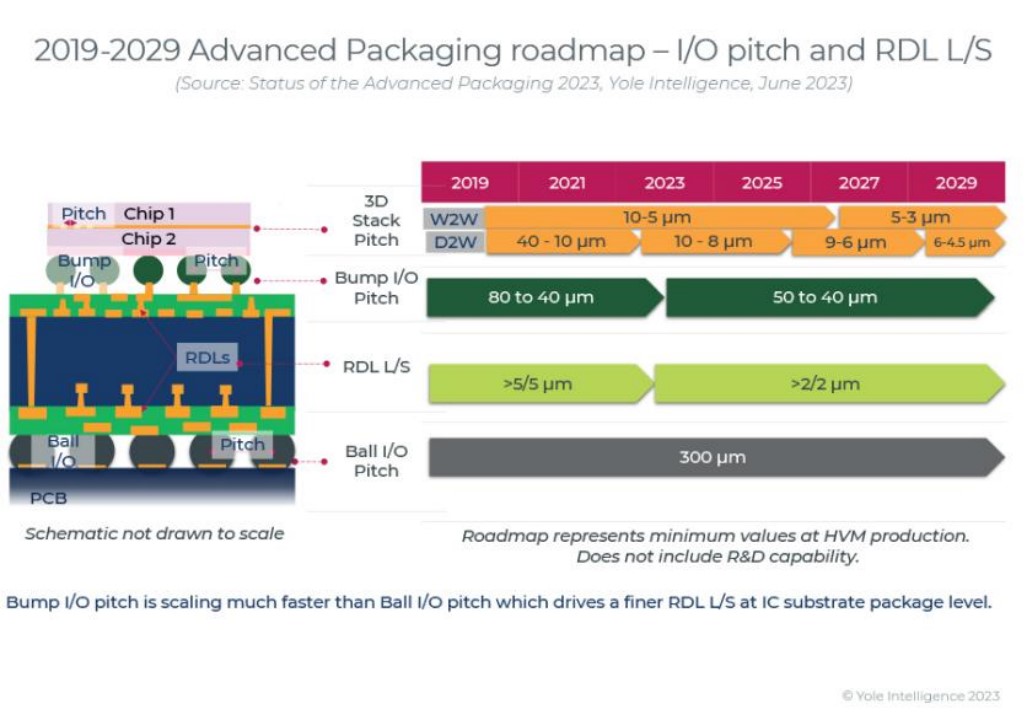

    Chiplet方法将SoC芯片划分为多个芯片，仅缩放具有先进技术节点的芯片，并使用2.5D或3D封装将它们集成。这提高了产量并降低了成本。混合键合(HB)是另一个重要趋势，可实现金属－金属和氧化物－氧化物面对面堆叠，且凸点间距小于10µm。它用于CIS和3DNAND堆叠等应用的晶圆到晶圆混合键合，以及用于PC、HPC和数据中心的逻辑上内存堆叠以及3DIC中的3DSoC的持续开发。

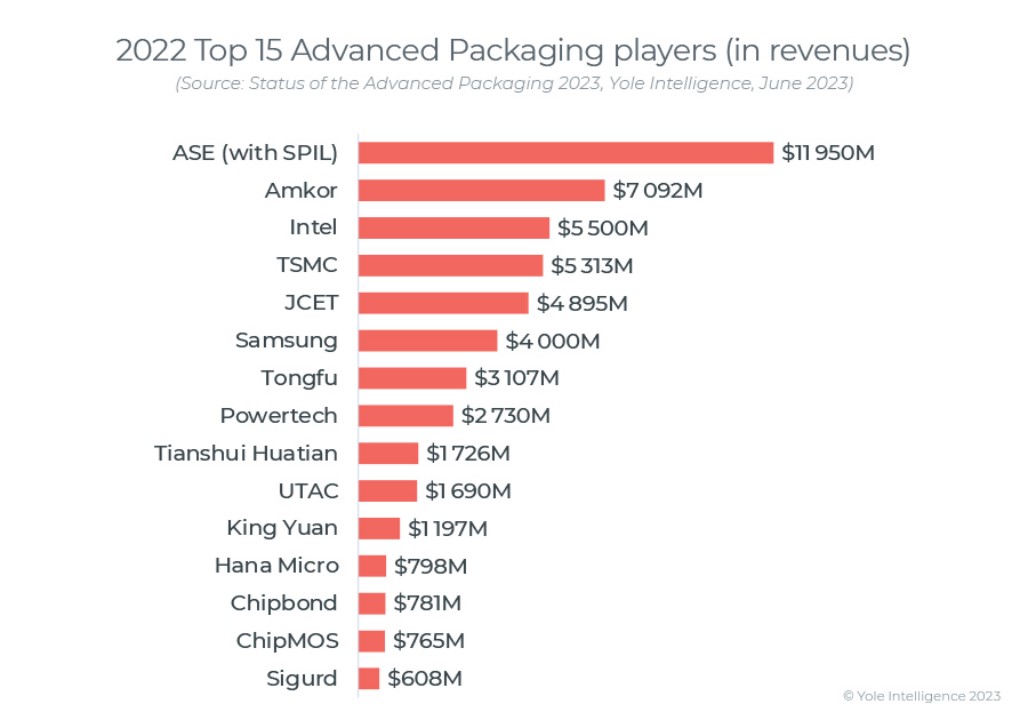

台积电凭借其CoWoS生产和多样化产品组合（包括3DSoIC、InFO_SoW和CoWoS变体）在高端先进封装领域处于领先地位。英特尔在2022年大力投资先进封装，但宏观经济因素影响了其2023年的核心业务。因此，我们预计台积电今年在先进封装方面的投资将超过英特尔。三星为HBM和3DS产品、扇出面板级封装和硅中介层提供先进封装解决方案，从而实现高端性能产品。

    与传统封装相比，先进封装需要不同的设备、材料和工艺，例如新的基板材料、光刻工艺、激光钻孔、CMP和KGD测试。先进封装参与者进行了大量投资来开发和引入这些进步。与先进封装的异构集成推动了半导体创新，提高了整体系统性能，同时降低了成本。

    由于芯片短缺和地缘政治紧张局势，包括先进封装在内的半导体价值链受到关注。各国政府正在投资了解和加强国内生态系统。地缘政治扰乱了供应链，影响了半导体公司获得芯片和设备。先进封装被视为后摩尔定律时代的关键，预计到2028年先进封装市场将达到780亿美元。

    OSAT扩展了测试专业知识，而传统测试参与者则投资于封装。随着来自不同模型的参与者进入封装，蚕食OSAT，业界看到了范式转变。基板供应一直紧张，影响材料可用性并导致交货时间延长和价格上涨。需求减少和产能扩张可能有助于缓解短缺。基板供应商投资于产能扩张但面临时间限制，导致未来2至3年持续存在供应问题。

    随着摩尔定律的放缓以及前沿节点复杂性和成本的增加，先进封装正在成为将多个裸片集成到单个封装中的关键解决方案，并有可能结合成熟和先进的节点。异构集成和基于小芯片的方法在人工智能、网络、自动驾驶、高端PC和高端游戏等细分市场中变得必不可少。通过先进封装技术实现的异构集成可在紧凑的平面图中实现具有成本效益的多芯片集成，与传统封装相比可实现卓越的性能。
